在通信网络的地下管线系统中，人孔井和手孔井是两类至关重要的基础设施，它们为通信电缆的敷设、接续、分支、维护和检修提供了必要的操作空间。下面将分别阐述它们的定义、外观构造以及安装要点。
一、 定义与主要区别
- 通信电缆人孔井：
- 定义：简称“人井”，是一种尺寸较大的地下构筑物，其内部空间足以容纳维护人员进入并站立作业。它通常设置在通信管道的拐点、分支点、接口点或直线段每隔一定距离处，是进行电缆接续、盘留、测试和重大检修的主要场所。
- 关键特征：以“人能进入”为核心。
- 通信电缆手孔井：
- 定义：简称“手井”，是一种尺寸较小的地下构筑物，其内部空间仅允许操作人员伸手进入操作，但人无法进入。它主要用于直埋电缆的接续、分支或引上，以及作为管道系统中不需要大型操作空间的过渡点。
- 关键特征：以“手能伸入”为核心，体积和深度远小于人孔井。
二、 外观与构造是什么样的？
共同点：
均主要由井盖、井筒（井身）和基础三部分组成。
通常由混凝土（现浇或预制）、砖砌或复合材料（如玻璃钢）制成。
内部设有电缆支架（托架）或拉环，用于固定和承托电缆。
底部设有排水孔或积水罐，用于排出渗入的积水。
典型外观与构造区别：

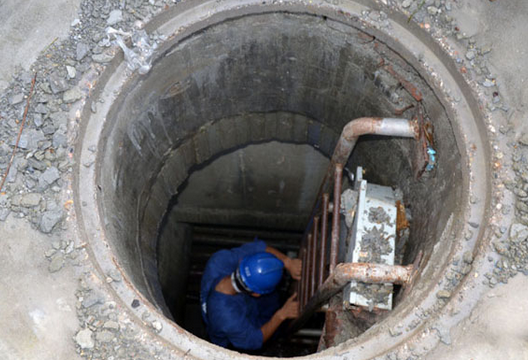

- 人孔井：
- 尺寸：较大。常见平面形状有长方形、正方形或圆形。内部净尺寸（长×宽）通常不小于1.2米×0.9米，深度（从井盖到底部）一般在1.8米以上，确保人员有足够的作业和活动高度。
- 结构：结构坚固，内壁可能设有爬梯。井盖沉重（多为铸铁或重型复合材料），需专用工具开启，能承受道路车辆载荷。内部相对宽敞，可容纳多人同时作业。
- 手孔井：
- 尺寸：小巧。平面形状多为长方形或方形。典型尺寸如长0.6米、宽0.4米、深0.5-0.8米左右，仅够在井口俯身操作。
- 结构：结构相对简单，井盖较轻（可能为铸铁或轻型复合材料），常位于人行道或绿化带。内部空间狭窄，主要用于容纳电缆接头及少量盘留。
三、 安装要点简介
安装（或称建筑）需遵循严格的通信管线工程设计规范和施工标准，主要流程和要点如下：
- 规划与定位：根据管线路由设计，确定井的位置、类型（人孔/手孔）和规格。需避开地下其他管线（如电力、燃气、供水），并考虑道路荷载、未来发展及维护便利性。
- 开挖：按设计尺寸进行基坑开挖，并做好边坡支护和现场安全围护，防止坍塌。
- 基础施工：浇筑混凝土底板作为基础，要求平整、坚固，能承载井体和电缆的重量。
- 井体建筑：
- 混凝土现浇：支设模板，浇筑混凝土，形成井壁和上覆（顶板）。
- 砖砌：用水泥砂浆砌筑砖墙形成井壁，内侧抹灰。
- 预制件安装：将工厂预制的混凝土或复合材料井筒构件运至现场吊装拼接。此法施工速度快，质量均一。
- 在建筑过程中，需预埋电缆支架、拉环，并预留管道穿入穿出的孔洞（需做密封防水处理）。
- 防水与排水：对井体接缝、管孔入口进行防水密封处理。底部设置向排水孔/积水罐的缓坡，确保积水能顺利排出或便于抽吸。
- 回填与路面恢复：在井体周围分层回填砂土或细石并夯实，确保回填密实，防止沉降。最后恢复路面或地表原貌，确保井盖与周边路面平整衔接。
- 安装井盖：安装符合承载等级要求的井盖及内盖（如果有），确保安全、防盗、防滑、防噪音。
- 验收：安装完成后，需进行尺寸、强度、防水性、安全性等方面的检查验收，合格后方可投入使用。
而言，通信电缆人孔井是供人员进入作业的“地下工作站”，而手孔井则是用于小型操作的“地下接线盒”。它们的合理设计与规范安装，是保障通信电缆网络安全、可靠、易于维护的基石。在实际工程中，选择使用人孔还是手孔，取决于电缆容量、网络节点重要性、施工条件及长期维护需求等因素的综合考虑。
